Управляемые шунтирующие реакторы 25 Мвар 35 кВ в составе цифровой ПС 220 кВ Петровск-Забайкальская

Управляемые шунтирующие реакторы 25 Мвар 35 кВ в составе цифровой ПС 220 кВ Петровск-Забайкальская

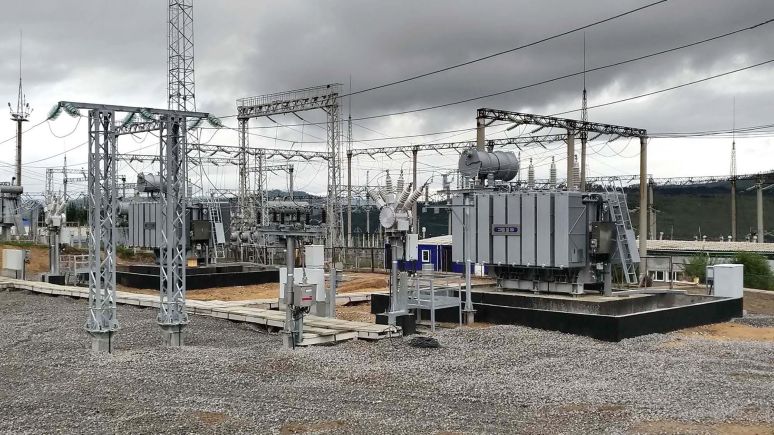

В конце 2018 года закончится масштабная реконструкция цифровой подстанции 220 кВ «Петровск-Забайкальская, которая позволит увеличить переток между Республикой Бурятией и Забайкальским краем, повысить надежность электроснабжения потребителей, в числе которых объекты Транссибирской магистрали. Общий объем ФСК ЕЭС (входит в группу «Россети») в проект составит 2,15 млрд рублей.

Интеллектуальные функции в системах сбора и обработки информации, управления и автоматизации подстанций позволяют тщательно контролировать допустимую нагрузку и эксплуатировать электросетевое оборудование с максимальной эффективностью.

Одним из элементов интеллектуальной сети Smart Grid в рамках строительства цифровой подстанции стало внедрение двух управляемых шунтирующих реакторов:

  • модернизированной серии
  • мощностью 25 Мвар
  • напряжением 35 кВ
  • производства CLEVER REACTOR SIA.

Электромагнитная часть реактора РТМУ-25000/38.5

ЭМЧ подключается непосредственно к электрической сети класса напряжения 35 кВ и за счет изменения своего индуктивного тока обеспечивает компенсацию реактивной мощности и регулирование напряжения

Система автоматического управления

САУ подключается к вторичным цепям и цепям управления РТМУ, вторичным цепям ПС и обеспечиваетрегулирование индуктивного токаРТМУ таким образом, чтобы напряжение в точке подключения и реактивная мощность имели требуемые (заданные) значения

Основные характеристики

Электромагнитная часть
Тип электромагнитной части РТМУ-25000/38,5-
УХЛ1
Схема соединения обмоток фаз, Гц Треугольник
Номинальная частота, Гц 50
Номинальная мощность, кВАр 25000
Номинальное напряжение, Uн, кВ 38,5
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, А 375
Диапазон плавного изменения тока, при
номинальном напряжении, % (от номинального тока)
5-120
Номинальные потери, не более, кВт 200
Перегрузка по току сетевой обмотки при
длительности перегрузки 20 мин., % от номинального тока
20
Максимальное отклонение фазных токов сетевой обмотки в номинальном режиме при
симметричном сетевом напряжении, % от среднего значения трех фаз
±1
Ток холостого хода при номинальном напряжении сетевой обмотки, не более, % 1
Время изменения мощности реактора от 5% до
100% от номинальной, с, не более
2
Среднеквадратичное значение тока высших гармоник в токе сетевой обмотки в
симметричном трехфазном режиме, % от номинального тока, не более
3
Вид системы охлаждения М
Габаритные размеры в сборе (дхшхв) не более, мм 6400х3700х4700
Масса полная, не более, кг 51100

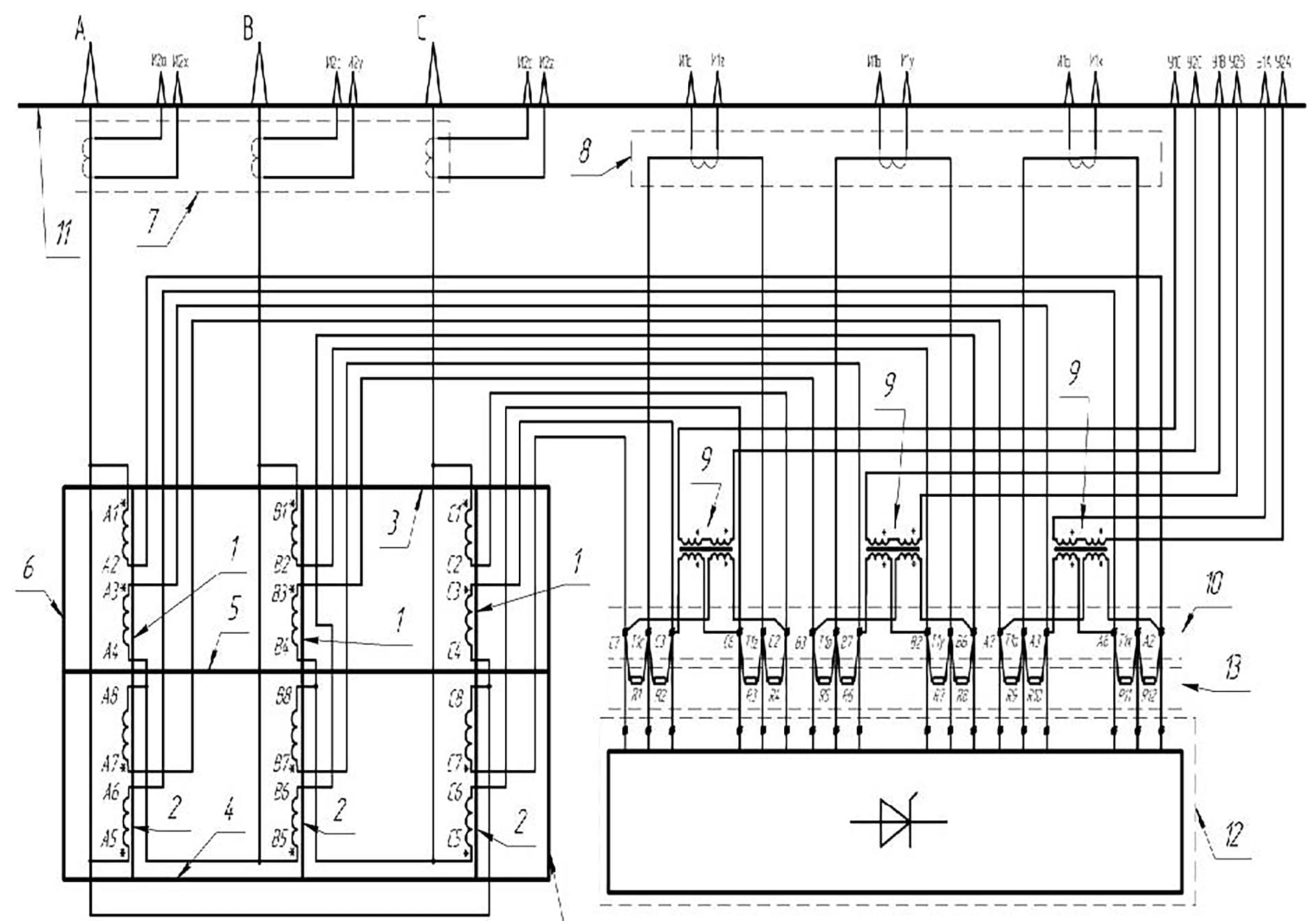

Схема ЭМЧ

  1. Верхние стержни
  2. Нижние стержни
  3. Верхнеее ярмо
  4. Нижнее ярмо
  5. Среднее ярмо
  6. Боковое ярмо
  7. Линейные трансформаторы тока
  8. Фазные трансформаторы тока
  9. Изолирующие трансформаторы
  10. Контактная площадка для подключения ПП
  11. Крышка бака с вводами
  12. Полупроводниковый преобразователь
  13. Керамические тормозные резисторы 330 Ом, 1,5 кВтм

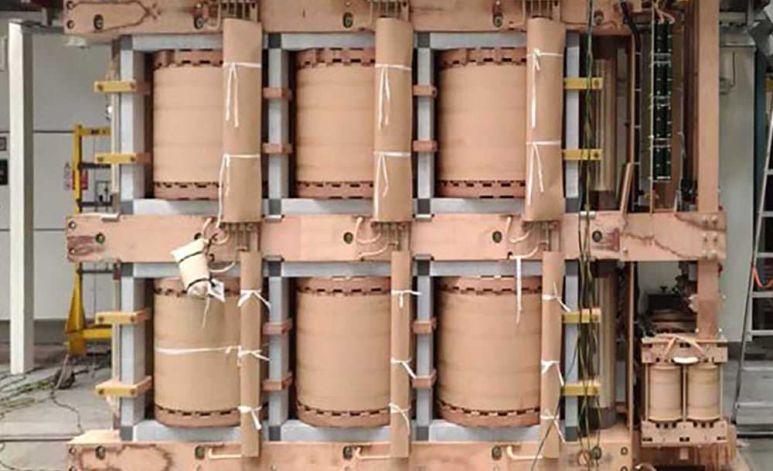

Активная часть ЭМЧ УШР

Активная часть ЭМЧ УШР

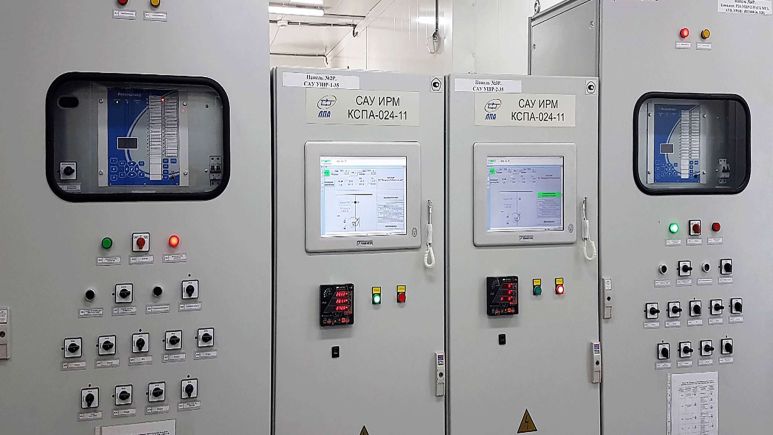

Система автоматического управления

САУ позволяет управлять реактором в автоматическом и ручном режиме дистанционно от АСУ ТП.
Система автоматического управления

ПНР и шеф–монтаж

  • С 25.07.2018 по 07.08.2018 года в соответствии с утвержденной программой работ были проведены шеф-наладочные работы, сетевые испытания и ввод в эксплуатацию двух комплексов УШР-1 и УШР-2.
  • С 7 августа 2018 года УШР-1 и УШР-2 работают в режиме стабилизации напряжения с уставкой 37 кВ, заданной ОДУ. Оборудование введено в эксплуатацию и передано в управление оперативному персоналу.
  • Эксплуатация в лице МЭС Сибири дала положительное заключение о работах на подстанции и особенно отметила инновационную компоновку без лишних силовых связей между баком и ЭМЧ и преобразовательным блоком

Переходный процесс

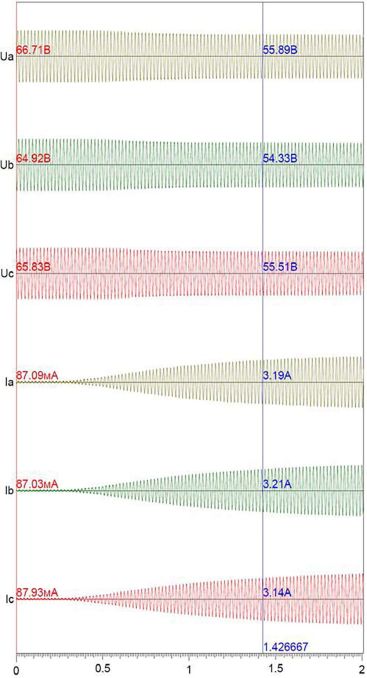

Осциллограмма переходного процесса выхода УШР на максимальный ток Ua,Ub,Uc–напряжения на шинах 35 кВ Ia, Ib, Ic – токи УШР.
Осциллограмма переходного процесса выхода УШР на максимальный ток Ua,Ub,Uc–напряжения на шинах 35 кВ Ia, Ib, Ic – токи УШР.

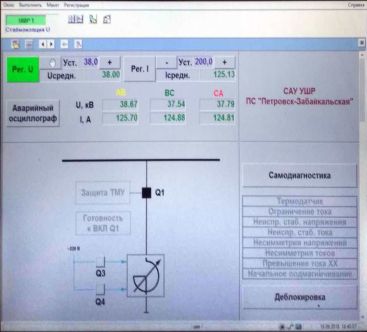

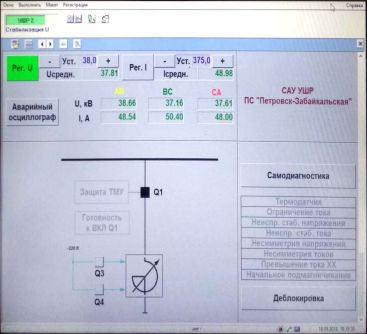

Параметры установившихся режимов

Особенности режимов напряжения на шинах 35 кВ

  1. Значительные колебания напряжения на шинах 35 кВ. При регулировании мощности УШР-1, УШР-2 при изменении мощности от холостого хода до номинального значения зафиксировано изменение напряжения от 40,5 кВ до 33,5 кВ, что составляет 20% от номинального значения.
  2. В прилегающей сети, питающей нелинейную несимметричную нагрузку, периодически возникают несимметричные режимы с нерегулярным изменением несимметрии.
  3. В автоматическом режиме УШР-1, УШР-2 обеспечивают стабилизацию напряжения с точностью 0,3% от заданного значения.

Заключение

  1. С начала ввода в эксплуатацию УШР-1, УШР-2 стабилизируют напряжение в полном соответствии с требованиями технической спецификации Заказчика.
  2. Результаты эксплуатации УШР-1, УШР-2 получили положительную оценку персонала подстанции.
  3. Опыт эксплуатации полностью подтвердил функциональные возможности модифицированной серии. Модифицированные УШР с расширенными функциональными возможностями позволяют:
  • регулировать и автоматически стабилизировать напряжение,
  • устранять нелинейные искажения
  • восстанавливать симметрию режимов трехфазной сети.
