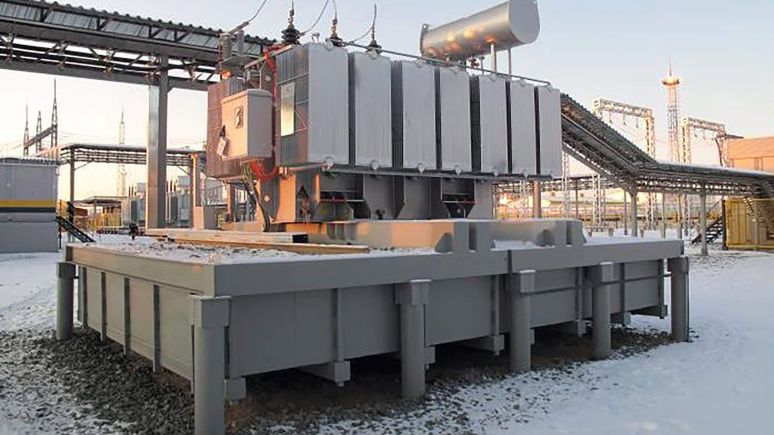

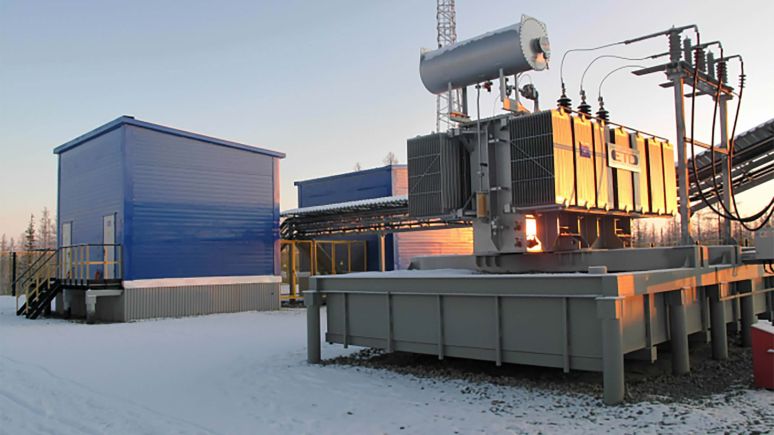

Комплекс ИРМ-35/10/10 на ПС «НПС-1», Ванкорское месторождение
Ванкорское месторождение — перспективное нефтегазовое месторождение в Красноярском крае России, вместе с Лодочным, Тагульским и Сузунским месторождениями входит в Ванкорский блок. Расположено на севере края, включает в себя Ванкорский (Туруханский район Красноярского края) и Северо-Ванкорский (расположен на территории Таймырского (Долгано-Ненецкого) автономного округа) участки.
Для разработки месторождения создан вахтовый посёлок Ванкор. Открыто в 1991 году. Запасы нефти на месторождении превышают 260 млн т, газа — около 90 млрд куб. м. Начало промышленной эксплуатации месторождения в 2008 году. Проектная мощность — 14 млн т нефти в 2012 году.
После успешных заводских и сетевых приемо-сдаточных испытаний 28 октября 2011 г. на подстанции 110/35/10 кВ площадки НПС-1 Ванкорского месторождения ЗАО «Ванкорнефть» введен в эксплуатацию источник реактивной мощности ИРМ-35/10/10 на базе управляемого подмагничиванием шунтирующего реактора типа РТМУ-10000/35-УХЛ1 и батареи статических конденсаторов мощностью 10 МВА на напряжение 35 кВ.
После успешных заводских и сетевых приемо-сдаточных испытаний 28 октября 2011 г. на подстанции 110/35/10 кВ площадки НПС-1 Ванкорского месторождения ЗАО «Ванкорнефть» введен в эксплуатацию источник реактивной мощности ИРМ-35/10/10 на базе управляемого подмагничиванием шунтирующего реактора типа РТМУ-10000/35-УХЛ1 и батареи статических конденсаторов мощностью 10 МВА на напряжение 35 кВ.
Основные технические характеристики ИРМ на ПС «НПС-1»
УШР
- Номинальная мощность реактора: 10 MBA;
- Диапазон плавного регулирования мощности: 5-120%;
- Номинальное напряжение: 38,5 кВ;
- Наибольшее рабочее напряжение: 42 кВ;
- Номинальный ток: 150 А;
- Потери при номинальной мощности и напряжении: 100 кВт;
- Корректированный уровень звуковой мощности: не более 105 дБА;
- Двойная амплитуда вибрации стенки бака, среднее значение: не более 50 мкм;
- Превышение температуры верхних слоев масла над температурой воздуха: не более 600С;
- Допустимая перегрузка по сетевому току (не более 30 мин) — 120% номинального тока;
- Полная масса: 24,8 т;
- Масса масла: 5,15 т.
БСК
- Номинальная мощность конденсаторной батареи 10 MBA.
- Диапазон изменения уставки регулятора по напряжению 33-42 кВ, шаг задания уставки 100 В, диапазон изменения уставки по сетевому току 0-150 А.
Основные режимы работы ИРМ
- Стабилизация напряжения на шинах 35 кВ;
- Стабилизация сетевого тока реактора;
- Повышение пропускной способности ЛЭП 35 кВ.
