Фильтры высших гармоник (ФКУ)

Одним из важных показателей качества электроэнергии является синусоидальность формы кривой питающего напряжения. Несинусоидальность, обусловленная вентильными преобразователями и другими нелинейными нагрузками, оказывает отрицательное влияние на работу промышленных электросетей, уменьшает надежность и срок службы электрооборудования.

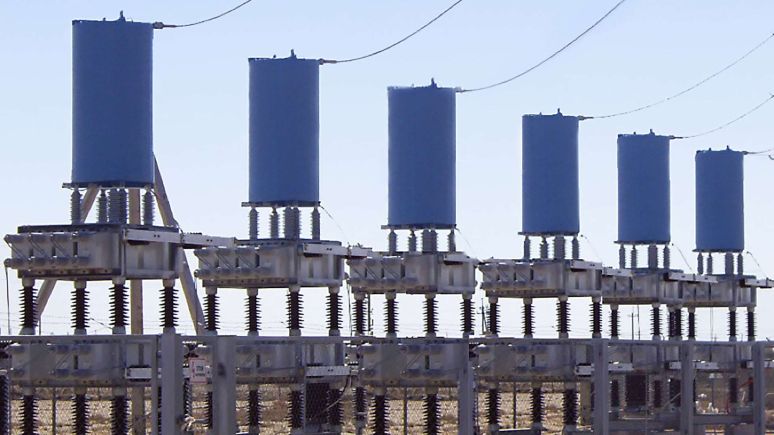

  • Фильтры высших гармоник (ФВГ)

Одной из основных и перспективных мер по уменьшению влияния вентильных преобразователей на сеть и улучшению тем самым качества напряжения является применение в сетях промышленных предприятий силовых резонансных С-L-фильтров, настроенных на частоты характерных гармоник амплитудных спектров токов преобразователей и подключаемых параллельно нагрузке.

Отсутствие фильтров имеет ряд недостатков:

  • Выходят из строя конденсаторные установки, которые не рассчитаны на протекание токов высших гармоник, вследствие этого предприятия работают с пониженным коэффициентом мощности;
  • Высшие гармоники увеличивают потери электроэнергии в сетях;
  • Сжимаются сроки службы электрооборудования;
  • Выходят из строя дугогасящие реакторы, предназначенные для компенсации емкостных токов замыкания на землю;
  • Неверно работают устройства релейной защиты и автоматики сетей.
фильтры силовые высших гармоник

Поэтому фильтры силовые высших гармоник в настоящее время являются необходимым видом электрооборудования, обеспечивающим нормальную работу промышленных предприятий с вентильными преобразователями и электропечными нагрузками.

Фильтры высших гармоник состоят из конденсаторов, включенных последовательно с индуктивностью. Индуктивность выбирается такой величины, чтобы фильтр представлял собой низкоимпедансный последовательный резонансный контур на частоте гармоники. Таким образом, обеспечивается прохождение основной части гармонической составляющей тока через фильтр. Конденсаторы создают реактивную мощность на основной частоте.

Фильтры высших гармоник, предоставляемые нашей компанией, являются наилучшим решением проблем связанных с гармоническим составом сетевого напряжения, на протяжении многих лет в различных странах мира. Все проекты сделаны по индивидуальным параметрам и имеют положительный отзыв заказчиков.
