Комплекс ИРМ — 110/50/132 на ГТЭС «Кумколь»

До модернизации на ГТЭС «Кумколь» был низкий уровень напряжения (105 кВ), нестабильная работа ГТЭС и снижение генерации из-за дефицита газа (снижение добычи), нарушения электроснабжения в сетях KEGOC, ограничения со стороны KEGOC из-за низкой пропускной способности АТ 220/110 кВ в ремонтный период.

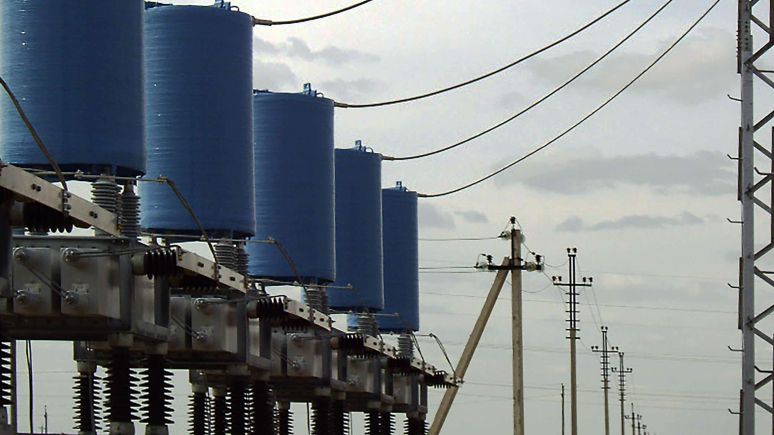

ИРМ - 110/50/132 на ГТЭС «Кумколь» 01

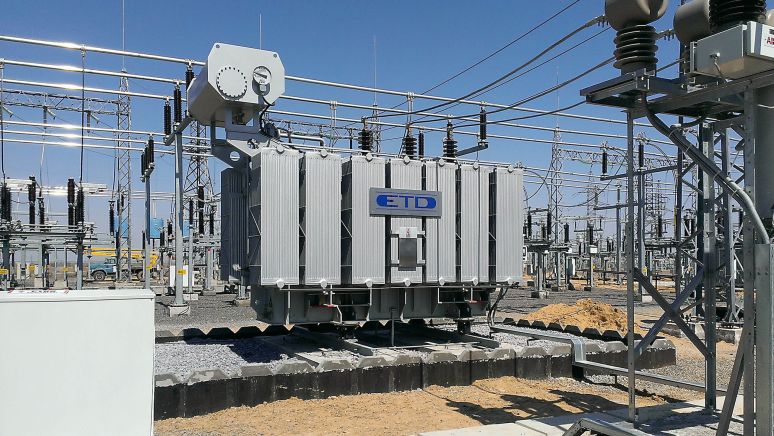

ИРМ - 110/50/132 на ГТЭС «Кумколь» 02

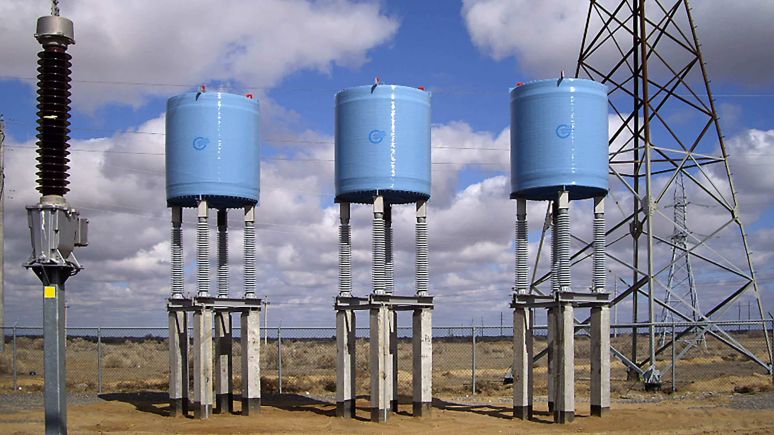

ИРМ - 110/50/132 на ГТЭС «Кумколь» 03

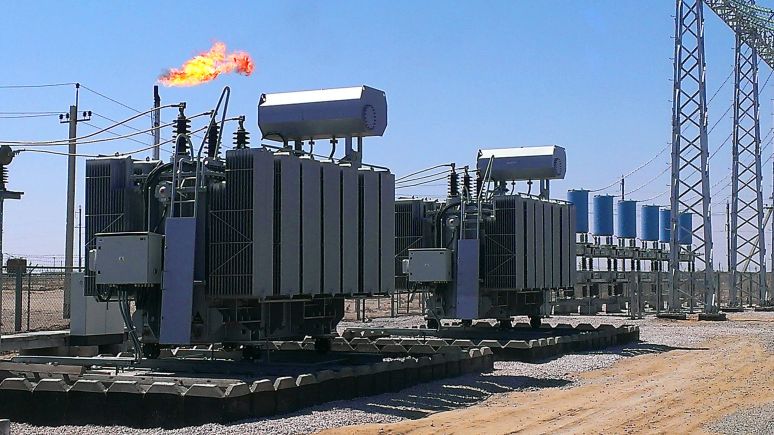

ИРМ - 110/50/132 на ГТЭС «Кумколь» 04
С 28 марта по 24 апреля 2014 года в Карагандинской области Казахстана на газотурбинной электростанции «Кумколь» были введены в эксплуатацию и прошли сетевые испытания пять комплексов ИРМ, состоящие из управляемых шунтирующих реакторов (10 МВА, 10 кВ), батарей статических конденсаторов (25 МВА, 110 кВ каждая) и фильтрокомпенсирующих устройств ФКУ.

Основные параметры УШР

  • Номинальный ток, А: 525А (при Uн=11 кВ)
  • Потери в номинальном режиме, кВт, не более: 150
  • Номинальная мощность, МВар: 10
  • Номинальное напряжение, кВ: 11
  • Наибольшее рабочее напряжение, кВ: 12
  • Номинальный ток, А: 525А (при Uн=11 кВ)
  • Диапазон изменения мощности, МВар: 0,5-10
  • Потери в номинальном режиме, кВт, не более: 150
  • Масса, кг (полная): 24800

Основные параметры БСК

  • Заводской тип (марка) 42 PILP 10,08Mvar/121.KV
  • Исполнение Трехфазный комплект
  • Номинальная мощность, МВар: 8,33
  • Номинальное фазное напряжение, кВ: 110
  • Наибольшее рабочее фазное напряжение, кВ: 121
  • Номинальный ток, А: 48

Основные параметры ФКУ

  • Тип конденсатора: Трёхфазный
  • Номинальное напряжение конденсаторной батереи, кВ: 6,3
  • Номинальная мощность конденсаторной батереи, МВар: 2,4,8
  • Номинальная частота, Гц: 50/250
  • Допуск на номинальную емкость конденсаторной батереи, %: (-5/+5)%
  • Удельные потери в конденсаторной батереи, Вт/квАр: 0,14
  • Тип реактора фильтра: XKKR
  • Номинальное напряжение реактора, кВ: 6,3
  • Допуск на номинальную индуктивность, %: -3/+3
  • Тип охлаждения: Естественное воздушное

Основные параметры токоограничивающего реактора

  • Тип реактора: XYSR 40 ohm/300A
  • Номинальное напряжение реактора, кВ: 110
  • Номинальный ток реактора, А: 300
  • Номинальная частота, Гц: 50
  • Номинальная индуктивность, мГн: 127,3
  • Допуск на номинальную индуктивность, %: -0/+20
  • Потери на фазу при номинальном токе, кВт: 29,51
  • Тип охлаждения: Естественное воздушное
  • Масса реактора, кг: 2120

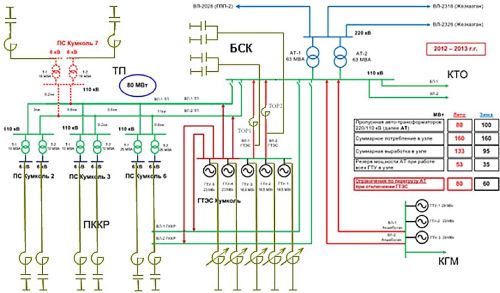

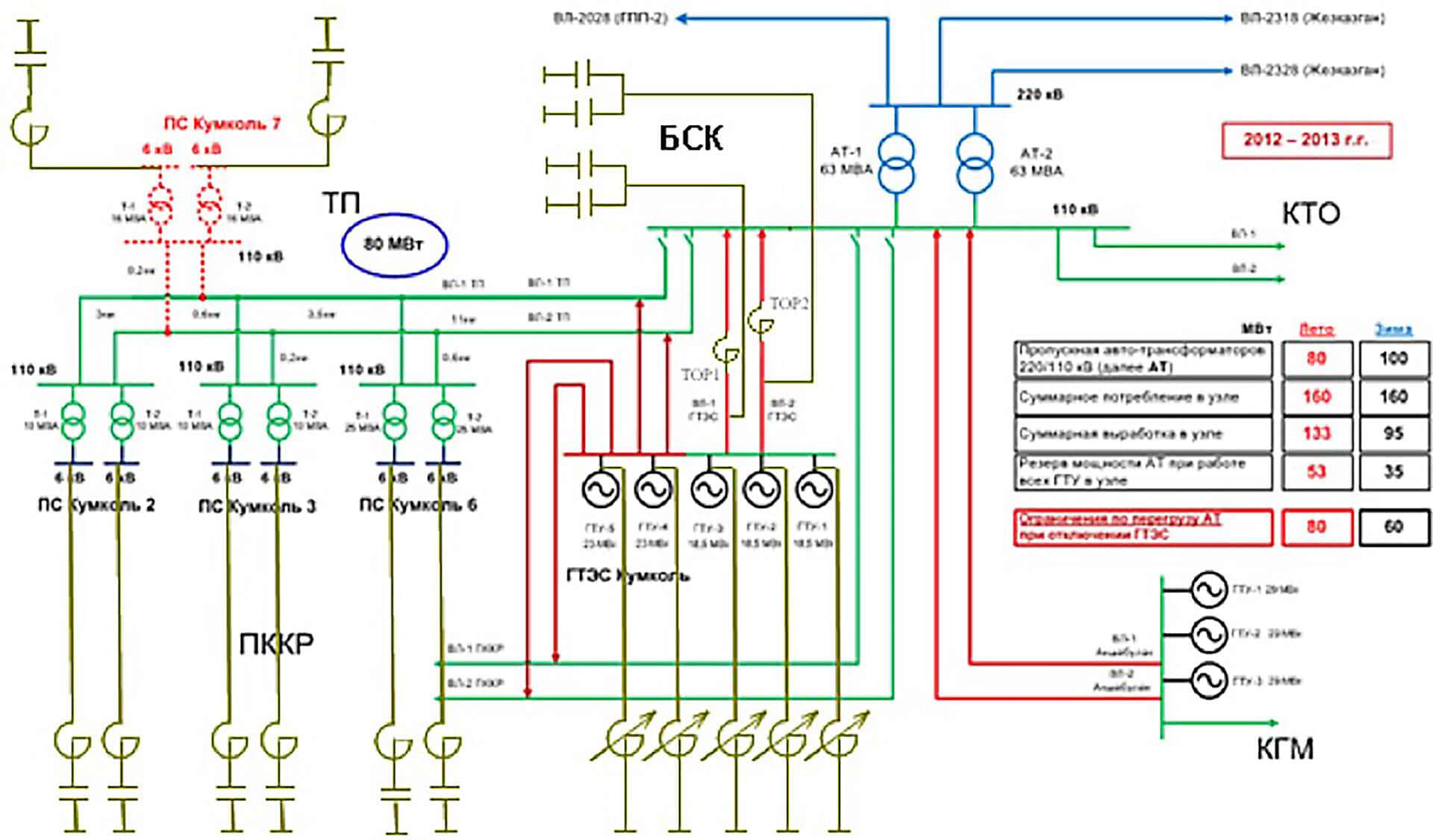

Схема компенсации реактивной мощности в электрической сети 110/11/6 кВ АО «Тургай-Петролеум»

После внедрения вышеуказанного оборудования на ПС «Кумколь» были получены следующие результаты

  1. Стабилизировалось напряжение 110кВ потребителя с точностью ±0,5% при колебаниях напряжения в сети 220/110 до ±15% от номинального.
  2. Улучшилась устойчивость работы сети 110/6 кВ потребителя при КЗ в сети, глубоких кратковременных провалах напряжения (до 30%).
  3. Стабилизировалась работа ГТУ с заданным cos φ (в диапазоне 0,9-0,98) с максимальной выработкой активной мощности.
  4. Увеличилась пропускная способность собственной сети 110/6 кВ на 25%.
  5. Уменшились потери на 15-20% за счёт снижения нагрузки и стабилизации напряжения шин 110 кВ.
  6. Исключилась работа РПН трансформаторов в нормальных режимах.
