Батареи статических конденсаторов (БСК)

Выбор высоковольтных конденсаторов является очень ответственным моментом в надёжности энергосистеме, поэтому наша компания может предложить лучшее решение, специально подготовленное под нужды заказчика.

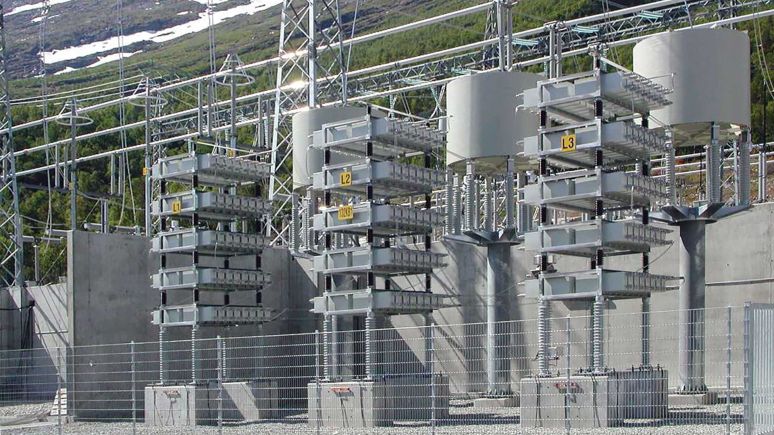

Батареи статических конденсаторов (БСК) 01

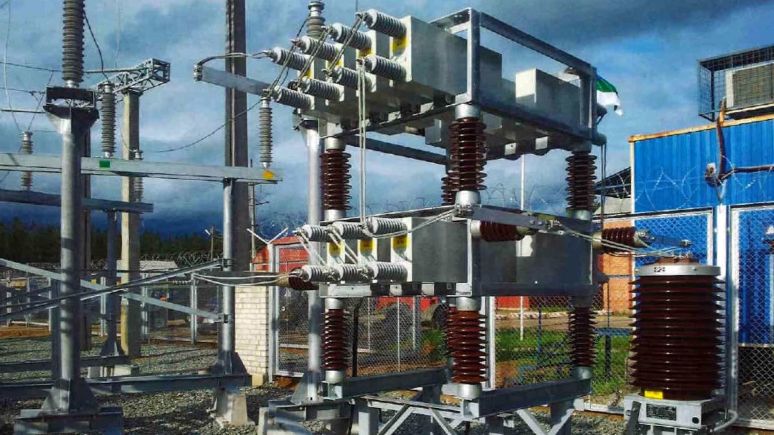

Батареи статических конденсаторов (БСК) 02

Высоковольтные конденсаторы, предоставляемые нашей компанией разработаны и выпускаются в соответствии с новейшими технологиями. Они оснащены полностью пленочным диэлектриком и имеют пропитку из экологически безопасной диэлектрической жидкости, не содержащей атомов хлора. Каждый элемент конденсатора защищен индивидуальным предохранителем, и имеет внутренней разрядный резистор. Все конденсаторы обладают низкими потерями и имеют небольшой вес.

Конденсаторные группы, поставляемые нами, предусматривают облегчение работ при их установке и в процессе эксплуатации. Также учитываются специальные требования, накладываемые условиями транспортировки. Сборка конденсаторных батарей выполняется на металлических конструкциях. На месте установки требуется лишь смонтировать конструкции и выполнить окончательные электрические соединения.

В состав стандартной БСК, как правило, входят:

  • Трехфазная батарея статических конденсаторов;
  • Однофазные демпфирующие реакторы;
  • Трансформатор тока небаланса;
  • Реле небаланса;
  • Металлоконструкции, шины, изоляторы, гибкие связи, аппаратные зажимы, метизы.

Основные технические характеристики:

  • Номинальное напряжение от 6 кВ до 500 кВ
  • Тип: NOKIAN — I06C8060W
  • Сетевое напряжение: 2000 В переменного тока, +10% /-15
  • Частота сети: 50 / 60 Гц
  • Номинальная мощность: до 2000 кВАр
  • Максимальное значение температуры окружающего воздуха от -50 до +55С

Предоставляемые компанией конденсаторы нашли применение по всему миру, начиная от жаркой Африки, заканчивая вечно холодным заполярьем, проявив надёжность и получив положительный отзыв заказчиков.

Устройство и принцип действия ИРМ

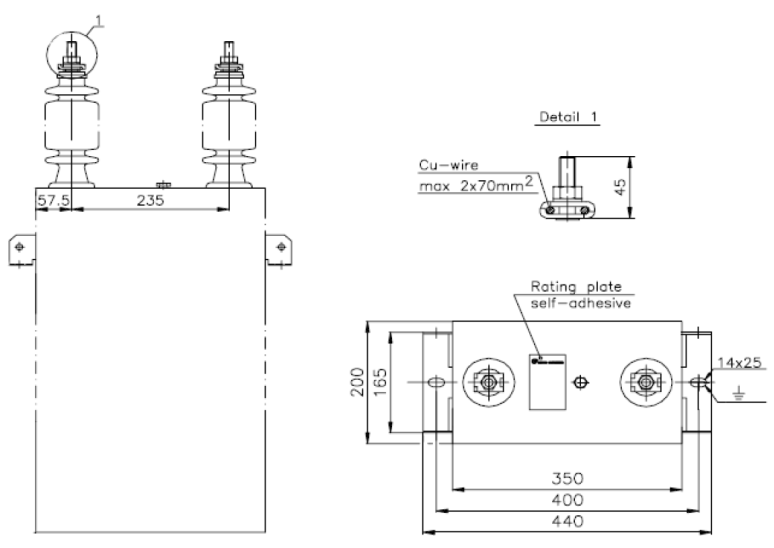

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип:

с пропиткой и полностью пленочным диэлектриком 50 Гц или

Номинальная частота: 50 Гц или 60 Гц
Средние потери: 0.1… 0.2 Вт / кВАр
Диэлектрическая жидкость: не содержит пхб
Полностью пленочный диэлектрик:  полипропилен
Температурный режим: МЭК 60871-1
Соответствие стандартам: МЭК. ВS., ANSI / IEEE, CSA VDE, ГОСТ
Стандартный цвет: серый (RAL7035)
Стандартные изоляторы:

75 кВ BIL утечка по поверхности 90 мм
95 кВ BIL утечка по поверхности 300 мм
150 кВ BIL утечка по поверхности 440 мм
175 кВ BIL утечка по поверхности 600 мм

Диапазон мощностей: 100… 1000 кВАр

Диапазон напряжений:


1000 … 14000 В (с внутр. предохранит.)
свыше 14000 В (без внутр. предохр.)
